Система накопления энергии с жидким охлаждением серии Turtle (3,44/3,85/5 МВтч)
Система хранения энергии WINCLE серия Turtle
емкость по СНЄ от 3,44/3,85 до 5 МВт*часов.

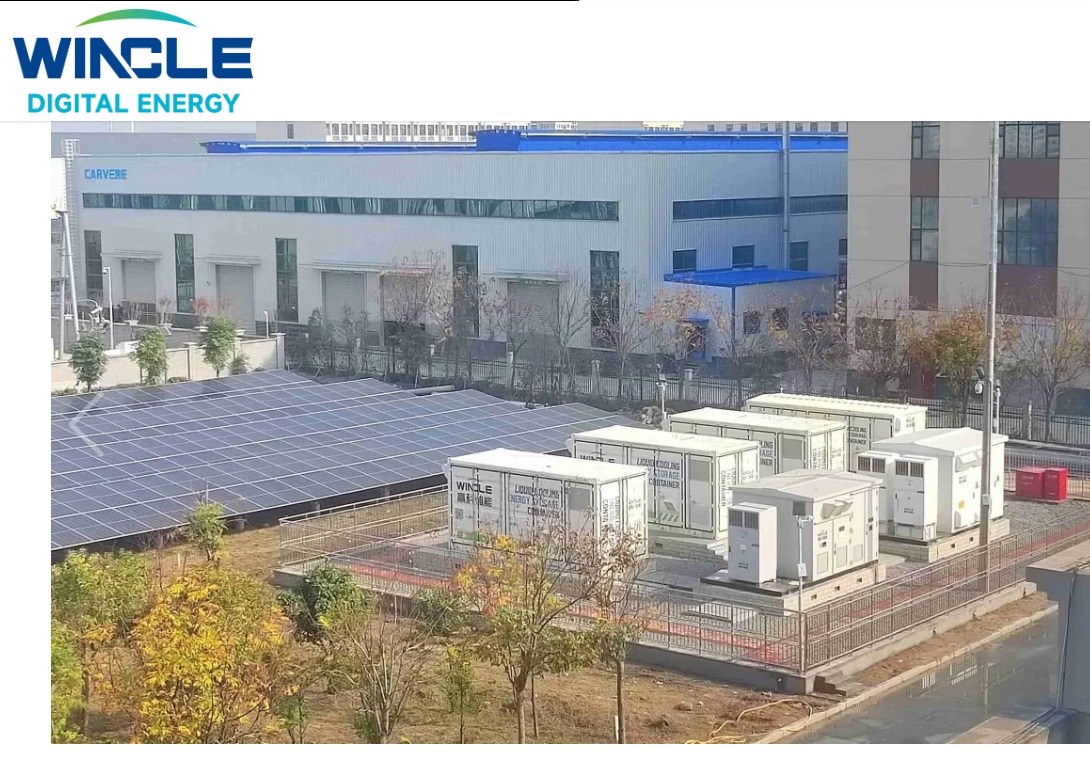

Контейнерная система накопления енергии ESS WINCLE серии Turtle широко используется в областях, где требуется быстрая установка систем накопления энергии от 3 до 5МВт*часов. Обычно они устанавливаются для накопления излишков генерации солнечних или ветровых станций, на промышленних предприятиях , бистрые станции заряда электромобилей от 160 кВт и более, центры обработки данных для балансировки нагрузки в сети, автономное энергоснабжение. Так же при интеграции возобновляемых источников энергии они применяются для стабилизации мощности от генерации ВИЕ, для накопления избыточной генерации СЕС и потребления в случае необходимости, обеспечивая поддержку более эффективного использования «зеленой» энергии.
Сценарии применения Bess Wincle.
Система управления (EMS) СНЕ WINCLE имеет следующие сценарии применения:
1. Автономное стабильное энергоснабжение (Micro Grid)
2. Компенсация пикового потребления электроэнергии (peak shaving)
3. Промишленное накопление енергии «Активний споживач »
4. Компенсация реактивной мощности (реактивна енергия )
5. Первичная поддержка стабильной частоти сети оператора ОСП.
Основные характеристики систем:
В системах energy storage WINCLE используются передовые аккумуляторные технологии ячеек LiFePo4, обеспечивающие длительный срок службы — 8000 циклов и эффективний заряд и разряд более 20 лет при ежедневной експлуатации.
— Система хранения энергии в 20 футовом контейнере с системой пожаротушения и жидкостним охлаждением, простая в установке, эксплуатации и обслуживании;
— Продуманный и ефективний вариант исполнения с жидкостной системой охлаждения ячеек системы накопления энергии.
— Активная балансировка ячеек аккумуляторов для обеспечения долговременной и надежной работы СНЕ WINCLE;
— Интегрированная система газового и жидкого пожаротушения для обеспечения безопасности работы системы в экстремальных условиях.
Smart система управления EMS
— Интеллектуальный анализ и контроль уровня технического состояния батареи позволяет быстро анализировать и находить неисправности в СНЕ;
— Система EMS, онлайн мониторинг, система само-диагностики в режиме реального времени, без необходимости дополнительного сервисного обслуживания.
Интеллектуальная система управления энергопотреблением EMS может отслеживать состояние ячеек акумуляторних модулей системы energy storage WINCLE и поток энергии в режиме реального времени, так же автоматически регулировать процесс накопления и отдачи энергии в сеть по заранее установленному алгоритму пользователя системы, оптимизировать энергопотребление и более ефективно использовать накопленную энергию.
В отличие от других производителей в стандартную комплектацию СНЕ WINCLE входит интелектуальная система управления EMS ( уже на украинском язике)
Варианты применения
| Фотоэлектрическая энергия | Энергия ветра | Электроэнергия со стороны энергосистемы | Промышленность и бизнес |
Особености системи:
1. Модульная конструкция облегчает транспортировку, установку, строительство и обслуживание.
2. Продумная конструкция позволяет работать системе по разным сценариям.
3. Система батареи: 4-уровневый контроль режимов работи позволяет легко контролировать безопасную работу оборудования: на уровне каждой аккумуляторной ячейки, уровень модуля, уровень стойки и уровень контейнера:
4. BMS: обеспечивает надежную и безопасную работу аккумуляторной системы в «здоровом» состоянии, отслеживая и контролируя ток, напряжение, температуру и другие относительные параметры каждой ячейки, модуля, стойки и контейнера.
5. Система охлаждения: использование набора надежных тепловых насосов для поддержания температуры внутри контейнера около 25 градусов C.
6. Система освещения: включает аварийный свет и освещение в контейнерах
7. Противопожарная система: в контейнере установлена современная автоматическая система пожаротушения FM 200 со звуковой и световой сигнализацией. Контейнер может быть герметично закрыт системой автоматического отключения после активации системы тушения при виявлении возгорания в системе.
Технические характеристики
| Режим | Turtle 3.44 | Turtle 3.85 | Turtle 5 |
| Номинальная ёмкость | 3,44 МВт/ч | 3,85 МВт/ч | 5,016 МВт/ч |
| Номинальная мощность | 1,725 МВт | 2 МВт | 2.5 МВт |
| Номинальное напряжение | 1228.8 В | 1228.8 В | 1331.2 В |
| Диапазон напряжения | 1075.2 В ~ 1382.4 В | 1075.2 В ~ 1382.4 В | 1164.8 В ~ 1497.6 В |
| Тип батареи | LFP | ||
| Точность оценки Soc | ≤5% | ||
| Показатель саморазряда (месяц) | ≤3% | ||
| Степень защиты от внешних факторов | IP54 | ||
| Вес (кг) | 33,000 | 33,000 | 40,000 |
| Тип охлаждения | Жидкостное охлаждение | ||
| Шум | <65 дБ (на расстоянии 1 м от системы) | ||
| Интерфейс передачи данных | Проводные: LAN, CAN, RS485 | ||
| Протокол связи | Modbus Tcp | ||
Данная техническая информация предоставлена на правах рекламы компанией Wincle.
Гарантийные обязательства
Контейнерные системы — 3 года;
Инверторное оборудование — 3 года.
Линейка energy storage WINCLE модели Turtle сертифицирована производителем и соответсвует самим високим требованиям EС.
Сертификати BESS Wincle серии TURTLE
Компания Wincle поддерживает гарантийные обязательства и сервисное обслуживание на свое оборудование через диллера компанию «Еко Про +» согласно заявленных параметров производителем.
Купить или заказать расчет промышленной промышленной системы накопления энергии вы можете связавшись со специалистами нашей компании
- по тел. +38 050 512 5757
- отправить заявку на почту office@energystorage.com.ua
