Система хранения энергии шкафного типа: инвертор 375 кВт - СНЕ 430 кВт*ч
СНЕ шкафного типа от шведской компании SPARQ (BESS)
Система BESS SPARQ состоит из отдельностоящих шкафов с инвертором 375кВт (переменный ток ) и системи накопления енергии в 2-х термоизолированих шкафах общей емкостью 430кВт-час.
Ето решение УЗЕ SPARQ состоит из модуля с инвертором и 2шт термоизолированых шкафов с акумуляторными модулями и возможностью установки дополнительных шкафов. Все модули имеют собственние жидкостние системи охлаждения и системы пожаротушения аерозольного и порошкового типов.
Интеллектуальная система распределения энергии помогает избегать перегрузок и уменьшает затраты на дорогие сетевые модернизации
Интеграция системы BESS позволит предприятию значительно увеличить мощность собственной генерации от энергии ветра или солнца (+ 50%) не ограничиваясь мощностью собственного потребления предприятия, накопить избыток энергии, произведенной из возобновляемых источников, когда она превышает мощность собственного потребления, и потреблять на собственные нужды накопленную энергию в периоды, когда генерации ВИЭ не хватает или нет совсем.
Работа в качестве «Активного потребителя» на оптовом рынке электричества РДН. Системы BESS быстро накапливают энергию (в период минимальной стоимости) и генерирующие в сеть в период высоких цен, дополнительная продажа излишков генерации в снабжающей компании в не рабочее время, выходные и праздничные дни (+ 11% генерации СЭС в год). Дополнительный доход от энергетического арбитража («peak shaving»): система BESS может уменьшить нагрузку на электрическую сеть во время пикового потребления и предоставляют возможность обеспечить «энергетический арбитраж», покупая энергию дешевле и продавая ее дороже в период высоких цен.
Динамическая компенсация объемов текущего потребления во время пиков потребления выше заданного значения путем зарядки в период низкого потребления и разрядки в периоды высокого потребления предприятия (экономия до 15% на стоимости электричества за месяц). Работа на рынке вспомогательных услуг: Балансировка (по команде диспетчера ОСР) с помощью дополнительной генерации мощности в сеть во время пиковых нагрузок в сети оператора ОСР, помогая таким образом балансировать нагрузки в электрических сетях оператора ОСР.
Работа как система резервного питания: Системы BESS работают как источник резервного питания, обеспечить стабильное и бесперебойное электроснабжение для систем критической инфраструктуры, поддерживающие критически важные процессы во время пиковых нагрузок, отключений или аварийных ситуаций в сетях оператора ОСР.
Система управления (EMS ) BESS SPARQ позволяет пользователям реализовать следующие сценарии использования:
1. Автономное стабильное енергоснабжение
2. Компенсация пикового потребления электроэнергии (peak shaving)
3. Работа в качестве гибридной солнечной електростанции (подключение солнечних панелей)
4. Компенсация реактивной енергії (Реактив)
Кроме того, система имеет хорошую масштабируемость и позволяет оперативно добавлять модули в соответствии с новими потребностями, для того чтобы увеличить емкость по СНЕ .
В отличие от других производителей в стандартную комплектацию ESS SPARQ входит интеллектуальная система управления (EMS)

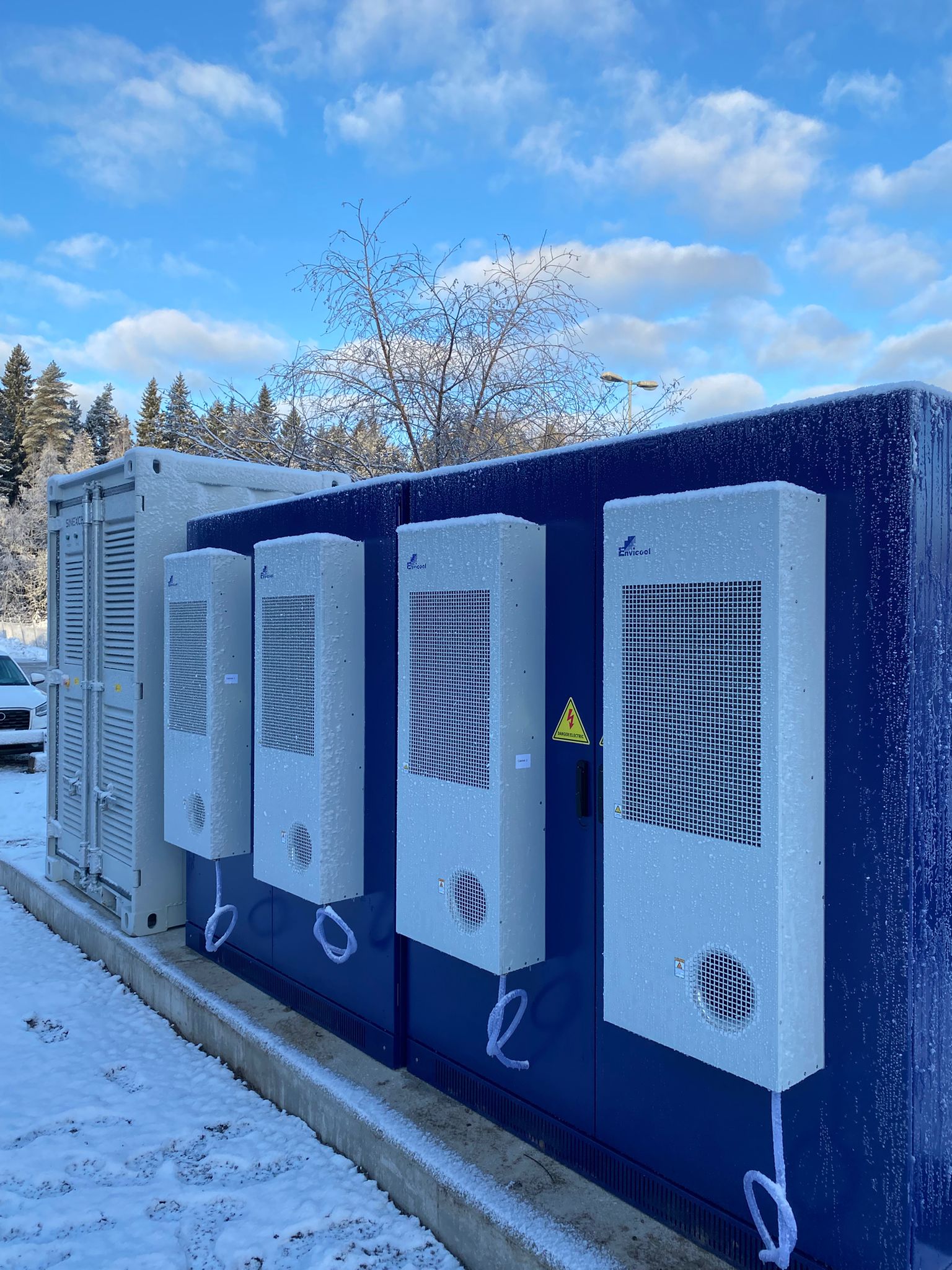

пример действующей системи у Швеції
Система BMS имеет 3 уровня архитектуры:
— Уровень модуля:
Каждый модуль имеет BMS, этот подчиненный модуль BMS называется BMU (Battery Management Unit) и собирает информацию о состоянии всех ячеек — OCV, напряжение, температура и баланс.
— Уровень цепей ячеек:
Каждая цепочка имеет «Мастер BMS», которая называется BCU (Battery Cluster Unit), расположенная в PDU (Power Distribution Unit, также известный как Box of High Pressure — блок высокого давления). Этот BMS контролирует все BMU и размыкает контактор постоянного тока, если что-то идет не так с цепочкой батарей (чрезмерный заряд / разряд, чрезмерный ток, чрезмерная температура, короткое замыкание и т.п.).
— Уровень шкафа управления:
Каждый шкаф управления имеет 3 уровня BMS, BAU (Battery Array management unit). BAU — это многострунный контроллер, который выполняет функцию управления несколькими параллельно соединенными струнами и связывается с внешней EMS.
Почему именно BESS SPARQ — это лучшее решение?
УЗЕ контейнерного типу від шведської компанії SPARQ (BESS)
Система BESS SPARQ складається з інвертора 375кВт (змінний струм) і системи накопичення енергії ємністю 430 кВт-год.
Це рішення 3в1 складається з термоізольованої шафи, шаф з модулями батареї, інвертора, системи пожежогасіння, кліматичної системи.
приклад системи SPARQ (500 кВт інвертор та 2.44 МВт*годин)
Система управління (EMS) BESS SPARQ допомагає користувачам забезпечити такі сценарії використання:
1. Автономне стабільне енергопостачання
2. Компенсація пікового споживання електроенергії (peak shaving)
3. Робота у якості гібридної сонячної електростанції (підключення сонячних панелей)
4. Компенсація реактивної потужності (реактивна енергія )
Крім того, система має хорошу масштабованість і дає змогу швидко встановлювати додаткові модулі відповідно до нових потреб, для того щоб збільшити ємність накопичення електроенергії.
На відміну від інших виробників у стандартну комплектацію ESS SPARQ входить інтелектуальна системи управління (EMS)

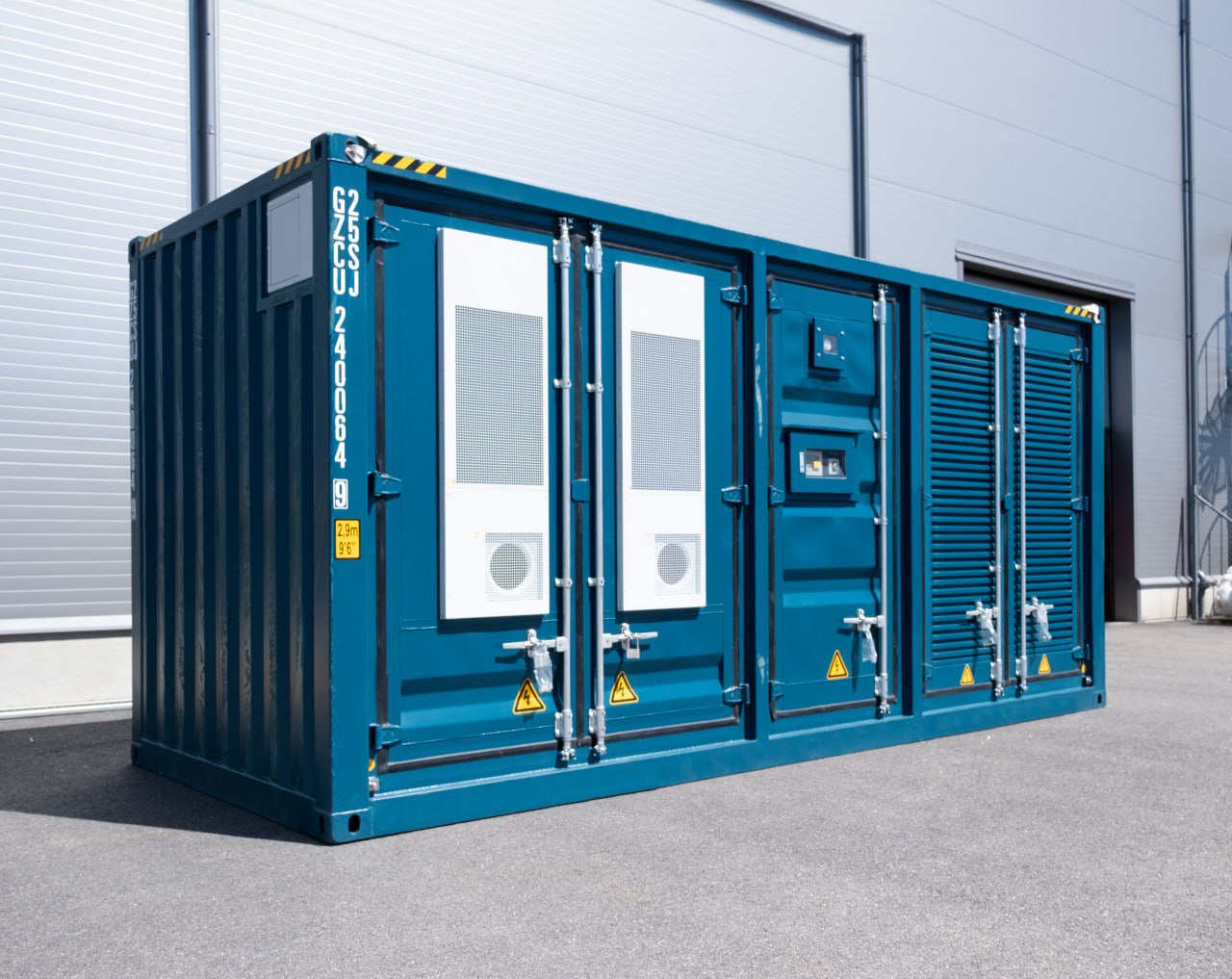

BESS SPARQ 344 кВт інвертор и СНЕ 478 кВт/ч в 1 контейнере
ESS SPARQ -344 кВт інвертор та СНЄ 688 кВт/год
BMS системи energy storage SPARQ має 3 рівня архітектури:
— Рівень модуля:
Кожен модуль має BMS, цей підлеглий модуль BMS називається BMU (Battery Management Unit) і збирає інформацію про стан OCV, температуру і баланс.
— Рівень ланцюгів комірок:
Кожен ланцюжок має «головний BMS», який називається BCU (Battery Cluster Unit), розташований в PDU (Power Distribution Unit, також відомий як Box of High Pressure — блок високого тиску). Цей BMS контролює всі BMU і розмикає контактор постійного струму, якщо щось йде не так з ланцюжком батарей (надмірний заряд / розряд, надмірний струм, надмірна температура, коротке замикання і т.п.).
— Рівень шафи управління:
Кожна шафа управління має 3 рівні BMS, BAU (Battery Array management unit). BAU — це багатострунний контролер, який виконує функцію управління декількома паралельно з’єднаними струнами і зв’язується із зовнішньою EMS.
Чому саме BESS SPARQ — це найкраще рішення?
● Система відповідає класу захисту IP67, вогнестійку та вибухозахищену конструкцію для забезпечення високої безпеки.
● Розподілена зовнішня конструкція забезпечує різноманітні комбінації, гнучкість і зручність, ідеально підходить для невеликих комерційних і промислових систем.
● Ефективність системи 89% значно перевищує середні показники по галузі.
Концепція роботи BESS SPARQ
Характеристики комірок у акумуляторної системи
Модулі акб системи energy storage SPARQ комплектуються осередками двох лідерів галузі компанії CATL та EVE.
№ | Назва | Параметри | Примітки |
1 | Тип елемента | LFP | |
2 | Модель елемента | 280Ah | КЛАС А — Хітій |
3 | Номінальна напруга (В) | 3.2 V | |
4 | Номінальна енергія розряду | 896 Wh | |
5 | Номінальна енергія заряджання | 896 Wh | |
6 | Максимальний безперервний зарядний струм (А) | 280A | |
7 | Максимальний безперервний розрядний струм (А) | 280A | |
8 | Внутрішній опір (mQ) | <0.18 | |
9 | Вага(кг) | 5.27±0.16 | |
10 | Розмір(мм) | 72mm*173.7mm*202.5mm | Ш*Д*В*Г |
11 | Швидкість саморозряду (при нормальній температурі, 28 днів) (%) | <3% | |
12 | Тривалість циклу (разів) | >10000@70%SOH | 25C, 0.5C/0.5C |
13 | Діапазон робочих температур (°C) | -0~6OC | зарядка |
14 | -20~55C | розрядка | |
15 | Діапазон температур зберігання (C) | 0~35°C | |
16 | Діапазон робочої напруги (В) | 2.5 ~ 3.65 | |
17 | Сертифікація | IEC62619, UL1973, UL9540A, UN38.3 |
Конструкція акумуляторного модуля 51,2 В-280Ah
Зовнішній вигляд модуля
№ | Пункт | Параметр | Примітки |
1 | Номінальна напруга модуля (В) | 51.2 | |
2 | Номінальна ємність (Ач) | 280 | 0.5C |
3 | Схема збірки акумуляторного модуля | 1P16S | Послідовно-паралельна схема |
4 | Енергія розряду (кВт-год) | 14.336 | |
5 | Вага модуля (кг) | 110±2 | |
6 | Стандартний розрядний струм (C) | 0.5 | |
7 | Стандартний зарядний струм (C) | 0.5 | |
8 | Максимальний безперервний розрядний струм (А) | 280A (1C) | |
9 | Максимальний безперервний зарядний струм (А) | 280A (1C) | |
10 | Діапазон робочих температур (°C) | заряд : 0~60℃ | |
11 | Діапазон робочих температур (°C) | розряд : 20~60℃ | |
12 | Вимоги до ізоляції (MΩ) | ≤30mΩ | |
13 | Розмір модуля | D768*W410*H225 | |
14 | Режим охолодження | Повітряне охолодження | DC24V Fan |
Шафа з акумуляторними модулями
№ | Пункт | Параметр | Примітки |
1 | Номінальна напруга (50% SOC) | 768V | 15S |
2 | Номінальна ємність (Ач) | 280 Ач | |
3 | Режим групової роботи системи | 240S1P | Послідовно-паралельна схема |
4 | Енергія розряду системи | 215 кВт-год | |
5 | Діапазон напруги | 672 V ~ 876 V | Мін. розряд 2.8В Макс. заряд 3.65V |
6 | Максимальний безперервний розрядний струм (А) | 280 A (1C) | |
7 | Максимальний безперервний зарядний струм (А) | 280 A (1C) | T >= 10 CO |
8 | Максимальне вікно запуску SOC | 3%SOC~98%SOC | Доступний асортимент акумуляторів SOC |
9 | Значення опору ізоляції | ≥2MΩ | |
10 | Розміри | W1000* D750* H2220mm | |
11 | Вага | 1500kg +- | |
12 | PDU | Запобіжник, ПЗВ, автоматичний вимикач | |
13 | Тепловіддача режим | Повітряне охолодження боксу | |
14 | Комунікація | CAN BUS / RS485 | |
15 | Термін експлуатації циклу | ≥4000@80%DOD | 25℃ , 0.5C |
Тип інвертору — Sinexcel модель PWS1-500KTL-EX-6M8 (375 кВт)
- Модульна конструкція PCS і широкий діапазон потужності в одному корпусі
- Потужність одного модуля становить 62,5 кВт, використовуючи 6 модулів, щоб отримати 375 кВт.
- Двонаправлена система перетворення енергії
- Функції підтримки Grid
- Сертифікація сітки за стандартом EN 50549
PWS1-500KTL-EX-8M1 | PWS1-500KTL-EX-8M4 | PWS1-500KTL-EX- 8M8 | |
Інтерактивний режим роботи | |||
Номінальна потужність | 500kVA | ||
Максимальна потужність AC | 550kVA | ||
Частота AC | 50/60(-2.5~2.5) Hz | ||
Напруга AC | 400(-15%~15%) Vac | ||
Діапазон напруги акумулятора | 600~900Vdc | ||
Кількість акумуляторних струн | 1 | 4 | 8 |
Максимальний струм постійного струму в кожній гілці | 880A | 220A | 110A |
THDi | <3% | ||
AC PF |
Зареєстровано: 0,8~л випередження або відставання (можна контролювати) Фактичний: 0,1~л випередження або відставання (можна контролювати) |
||
PWS1-500KTL-EX-8M1 | PWS1-500KTL-EX-8M4 | PWS1-500KTL-EX- 8M8 | |
Автономний режим | |||
Номінальна потужність | 500kVA | ||
Максимальна потужність AC | 550kVA | ||
Частота AC | 50/60(-2.5~2.5) Hz | ||
Вихідна напруга AC | 380/400(±10% configurable) Vac | ||
Діапазон напруги акумулятора | 600~900Vdc | ||
Кількість акумуляторних струн | 1 | 4 | 8 |
Максимальний струм постійного струму в кожній гілці | 880A | 220A | 110A |
THDi | <2% | ||
AC PF |
Зареєстровано: 0,8~л випередження або відставання (можна контролювати) Фактичний: 0,1~л випередження або відставання (можна контролювати) |
||
Здатність до перевантажень | 110%~115% 10min 115%~125% 1min 125%~150% 200ms |
Акумуляторна система 3в1 (шафа «Все в одному»)
№ | Пункт | Параметри | Примітки |
1 | Номінальна напруга | 768 V | |
2 | Номінальна потужність | 280Ah | |
3 | Режим групової роботи системи | 240S4P | Послідовно-паралельна схема |
4 | Енергія розряду системи | 430 кВт-год |
Данная техническая информация предоставлена на правах рекламы компанией SPARQ.
Гарантийные обязательства
Стандартная гарантийные обязательства:
Контейнерные системы — 5 лет;
Инверторное оборудование — 5 лет.
Установка и пуско-наладка системы SPARQ только с участием команды иностранных технических специалистов с подписанием соответствующих актов и гарантийных обязательств производителя SPARQ.
Компания SPARQ поддерживает гарантийные обязательства на свое оборудование на территории Украины согласно заявленных параметров производителем с помощью службы сервиса нашей компании.
