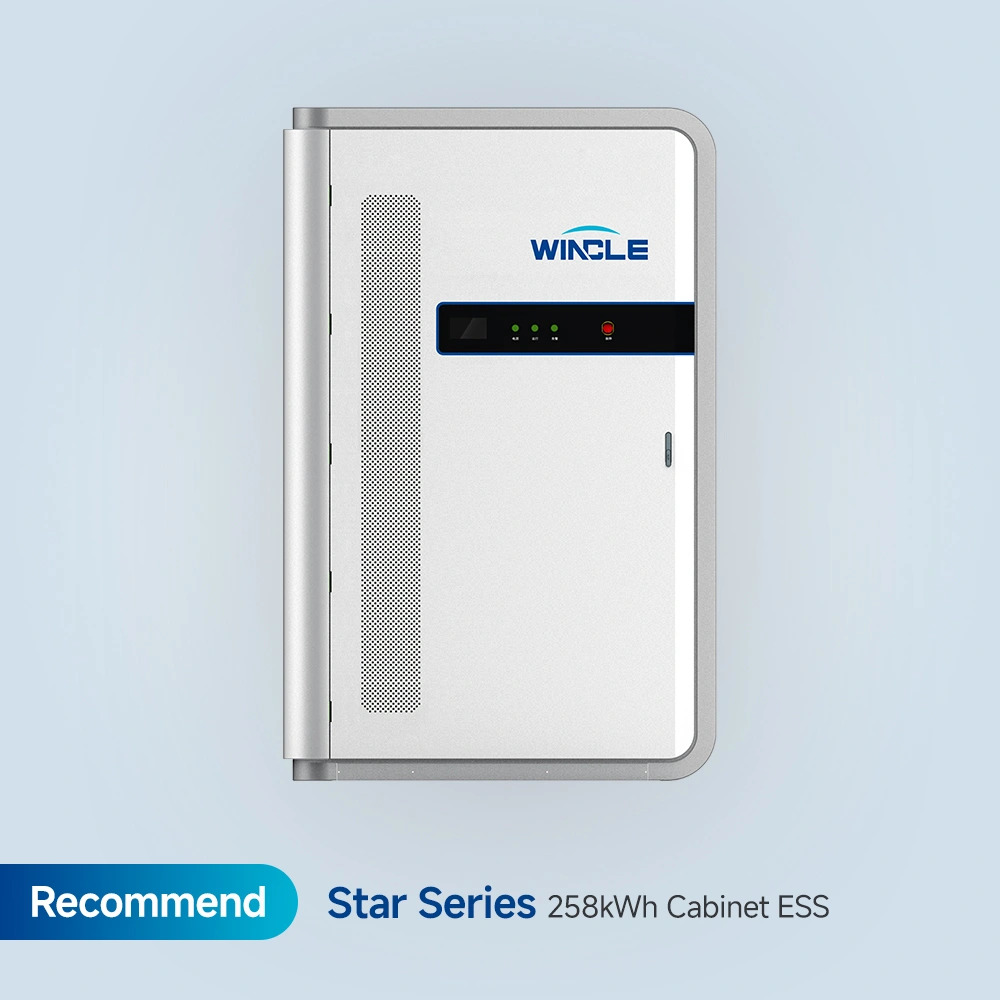

Система хранения энергии WINCLE шкафного типа: 258 кВт*ч Cabinet ESS (СНЭ)
Предлогаем Вам ознакомиться с новой модернизированой моделью системи Energy Storage System WINCLE с инвертором 100кВт и СНЭ 258 кВт/часов.
Система energy storage WINCLE представляет собой 3В1 решение для хранения электроэнергии, состоящее из модулей акб, инвертор и интеллектуальные системы управления EMS. Система СНЭ WINCLE помогает пользователям обеспечивать стабильное независимое электроснабжение предприятия, оптимизируя накопление и планирование потребления электроэнергии из СНЭ.
Характеристики
Усовершенствованная система накопления энергии ESS Wincle емкостью 258 кВт/ч и инвертором 100кВт обладает более высокой емкостью системи хранения энергии (модели конкурентов до 233кВт*час) и возможностью модульного масштабирования до 2 МВт (переменный ток по инверторам 20 шт. модулей Cabinet) в одну систему , и общей емкостью до 5.3МВт*часов.
В системах energy storage WINCLE используются передовые аккумуляторные технологии ячеек LiFePo4, обеспечивающие длительный срок службы — 8000 циклов и эффективную зарядку и разрядку более 20 лет ежедневной эксплуатации.
Интеллектуальная система управления энергопотреблением EMS может отслеживать состояние ячеек аккумуляторных модулей системы energy storage WINCLE и поток энергии в режиме реального времени, так же автоматически регулировать процесс накопления и отдачи энергии в сеть по заранее установленному алгоритму пользователя системы, оптимизировать энергопотребление и более эффективно использовать накопленную энергию.
В отличие от других производителей в стандартную комплектацию СНЭ WINCLE входит интеллектуальная система управления (EMS)
Кроме того, система обладает хорошей масштабируемостью и позволяет быстро добавить дополнительные аккумуляторные модули в зависимости от необходимости, чтобы оперативно удовлетворить потребности в увеличении объёмов накопления энергии.
Система EMS WINCLE
Сценарии применения
Модульная система ESS WINCLE емкостью в 258kWh широко используется в областях, где требуется большой запас энергии и стабильное энергоснабжение. Обычно они устанавливаются в местах с высоким энергопотреблением, таких как крупные коммерческие здания, станции зарядки электромобилей, промышленные парки и центры обработки данных для балансировки нагрузки и реагирования на перебои в подаче электроэнергии. Интеграция возобновляемых источников энергии, она также применяется в сочетании с системами генерации ВИЕ, таких как солнечная энергия и энергия ветра, для накопления избыточной генерации СЭС и потребления в случае необходимости, обеспечивая поддержку более эффективного использования «зеленой» энергии.
Система управления (EMS) СНЭ WINCLE имеет следующие сценарии применения:
1. Автономное стабильное энергоснабжение (Micro Grid)
2. Компенсация пикового потребления электроэнергии (peak shaving)
3. Работа в составе гибридной солнечной электростанции (подключение солнечных панелей)
4. Компенсация реактивной мощности (реактивная энергия)
5. Поддержка стабильной частоты сети.
Основные характеристики продукции
● Технологические потери снижены на 40%, перепады температур модулей системы не превышают 3 градусов, эффективность системы увеличена на 5%.
● Батарейный блок имеет защиту IP67, огнестойкое и взрывобезопасное исполнение для обеспечения высокой безопасности.
● Модульная и легко масштабируемая конструкция позволяет создавать разнообразные комбинации, гибкость и удобство, идеально подходит для создания небольших коммерческих и промышленных систем мощностью до 2МВт .
● Эффективность системы 89 % значительно превосходит средние показатели по отрасли.
| Модель | Star 258 |
| Параметры системы | |
| Тип батареи | LFP 280Ah |
| Номинальная ёмкость | 258kWh |
| Номинальная мощность | 125kW |
| Тип охлаждения | Жидкостное охлаждение |
| Уровень защиты ИС | IP54 |
| Класс коррозионной стойкости | C4H |
| Система противопожарной защиты | Perfluoro / HFC-227ea (опционально) |
| Шум | ＜65dB (на расстоянии 1 м от системы) |
| Размеры | (1588±10)*(1380±10)*(2450±10)mm |
| Масса | 2950±150kg |
| Диапазон рабочих температур | -30℃~55℃ (снижение номинальных характеристик при＞4 5℃) |
| Диапазон относительной влажности | 0~ 95 % (без конденсации) |
| Интерфейс связи | RS485 / CAN |
| Протокол связи | Modbus TCP |
| Цикл жизни | ≥8000 |
| Сертификация системы | GB/T 36276, GB/T 34131, GB/T 34120, IEC62619, UL1973, UL9540A, UN 38.3, IEC/EN 61000 |
| Макс. эффективность системы | ＞89% |
| Гарантия качества | ≥5 лет |
| EMS | Possess |
| Сценарии применения | Новая генерация энергии, распределенная генерация, микросетевые ESS, зарядка электромобилей, городские ESS, промышленные и коммерческие ESS и т. д. |
| Параметры батареи постоянного тока | |
| Номинальное напряжение | 921.6V |
| Диапазон напряжения | 720 ~ 1000V |
| Коэффициент заряда и разряда | 0.5P |
| Макс. входная мощность постоянного тока | 125kW |
| Параметры стороны переменного тока | |
| Номинальное напряжение переменного тока | 400V |
| Номинальная выходная частота | 50/60Hz |
| Номинальная мощность | 125kW |
| Номинальный ток | 182A |
| Макс. мощность переменного тока | 150kW (60S 25℃) |
| Преобразователь переменного/постоянного тока Сертификация при подключении к сети |
GB/T 34120-2017, GB/T 34133CE, EN50549-1:2019+AC.2019-04, CEI 0-21, CEI 0-16, NRS097-21-1:2017, EN50549, C10/11:2019, EN50549-1&10, G99, VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120, UNE 217002, UNE 217001, NTS631, TOR Erzeuger, NRS 097-2-1, AS 4777.2 |
Компоненты системы Bess WINCLE
Система распределительного шкафа включает в себя: статический переключатель (STS), автоматический переключатель (ATS), автоматические выключатели, электросчетчики, устройства защиты от перенапряжения и т. д. Система должна быть подключена к системе шкафов Wenergy Star CL258 для коммерческих и промышленных энергохранилищ, и система предназначена для длительной, непрерывной, безопасной и стабильной работы на протяжении всего периода эксплуатации.
| № | Описание |
| A | Статический переключатель резерва (STS) |
| B | Автоматический переключатель резерва (АВР) |
| C | Основная цепь нормально разомкнута: автоматический выключатель 01 |
| D | Резервный главный контур: автоматический выключатель 02 |
| E | Счетчик электроэнергии |
| F | Автоматический выключатель для защиты от перенапряжения |
| G | Контроллер перенапряжения |
| H | Выход нагрузки: автоматический выключатель 03 |
| I | Выход PV: автоматический выключатель 04 |
| J | Основная цепь нормально разомкнута: N |
| K | Резервный режим основной цепи: N |
| L | Выход фотоэлектрических модулей: N |
| M | Выходная нагрузка: N |
| N | BESS-подключение: A |
| О | BESS-подключение: B |
| P | Подключение BESS: C |
| Q | Подключение BESS: N |
| R | L1 (Индикаторная лампа) |
| S | L2 (Индикаторная лампа) |
| T | L3 (Индикаторная лампа) |
| U | Основная цепь нормально разомкнута (индикаторная лампа) |
| V | Нормально разомкнутый выключатель основной цепи замкнут (индикатор) |
| W | Резервный режим основной цепи (индикатор) |
| X | Главный выключатель резервного питания замкнут (индикатор горит) |
Данная техническая информация предоставлена компании «Эко Про +» — дистрибьютору компании Wincle на територии Украины.
Гарантийные обязательства
Контейнерные системы — 3 года;
Инверторное оборудование — 3 года.
Установка и пуско-наладка системы Wincle только с участием команды иностранных технических специалистов и подписанием соответствующих актов и гарантийных обязательств производителя Wincle.
Компания Wincle поддерживает гарантийные обязательства на свое оборудование на территории Украины согласно заявленных параметров производителем с помощью службы сервиса нашей компании.
