SPARQ система зберігання енергії -1МВт - СНЕ 3,44МВт*ч

BESS контейнерного типу від шведської компанії SPARQ (УЗЕ)

       Представлені нами промислові системи накопичення електричної енергії Шведського виробника компанії SPARQ -це надійні та перевірені рішення систем УЗЕ  виготовлених у  20 футових контейнерах.

Основні параметри системи BESS  SPARQ .
– Потужність по змінному струму: до 1000 кВт
– Загальна ємність системи зберігання енергії : > 3.44MWh
– Вихідна напруга: 400 В змінного струму, 50 Гц

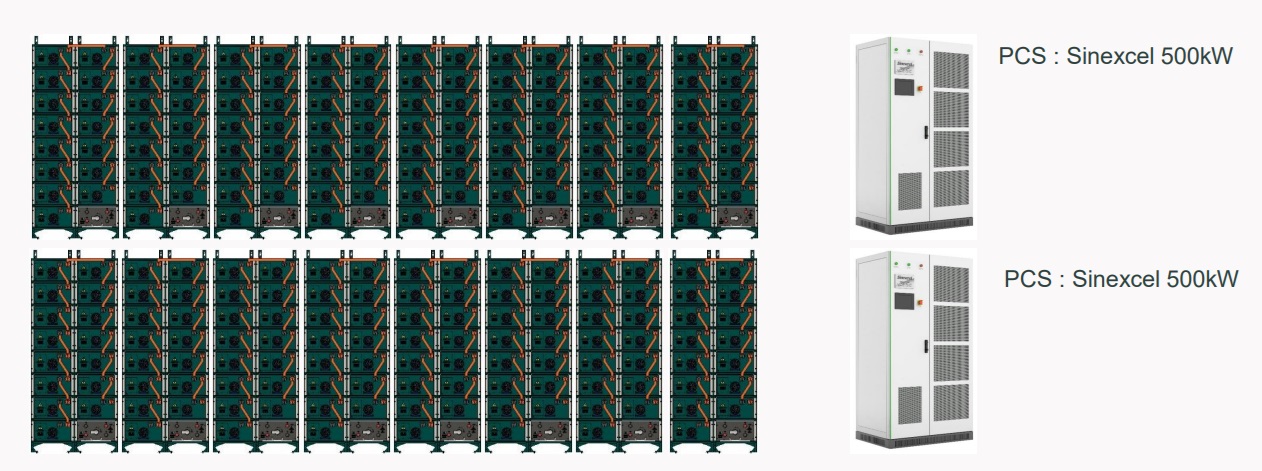

Приклад компонування контейнера 2×20 футів

BESS  SPARQ складається з  2-х інверторів  по 500 кВт кожний та  16 акумуляторних шаф 233 кВт/год кожна, інвертори та  акумуляторні модулі мають загальну рідинну систему охолодження, системи пожежогасіння аерозольного та порошкового типу.

Параметр		Характеристика
Номінальна напруга		768 В
Номінальна потужність		4480 Аг
Режим системної групи		240S8P (Послідовна паралельна схема)
Енергія розряду системи		3440 кВт/год

Чому саме BESS SPARQ — це найкраще рішення?

● Система  відповідає класу захисту IP67, вогнестійка та вибухозахищена конструкція для забезпечення високої безпеки.

● Контейнерна зовнішня конструкція забезпечує різноманітні комбінації, гнучкість і зручність, ідеально підходить для невеликих комерційних і промислових систем.

● Ефективність системи 89% значно перевищує середні показники по галузі.

Концепція роботи BESS SPARQ

Система керування (EMS) BESS SPARQ допомагає користувачам забезпечити слідуючи сценарії  роботи:
◉ Арбітраж – заробіток на різниці тарифів (гуртовий ринок електрики – наприклад, зарядка вночі з 0 до 7 ранку та розрядка у пік найбільшої вартості у день)
◉ Підтримка режиму роботи як джерело безперебійного живлення
◉ Чорний – швидкий старт
◉ Автоматичне перемикання мережі/вимкнення мережі (може бути як опція вручну)
◉ Робота на  балансуючому та ринку допоміжних послуг ( підтримка потужності мережі).

Система керування

Система керування батареєю складається з блоку керування батареєю BMU, системи керування батареєю BCU, розташованої у високовольтному блоку керування PDU, та BAU. BAU (3rdрівень BMS) є багатострунним контролером. Ця система BMS має функції високоточного виявлення та звітування аналогових сигналів, сигналізації про несправність, захисту батареї, налаштування параметрів, пасивного балансування, калібрування SOC та взаємодії обладнання та датчика.

Протоколом зв’язку між BMS батареї та PCS є стандартний протокол CAN BUS.

Інтерфейсом зв’язку між BESS (PCS) і EMS є RS485/Ethernet.

Архітектура BMS:

BMS  системи bess SPARQ має  3 рівня архітектури:

– Рівень акумуляторного модуля:
Кожен модуль має BMS, цей підлеглий модуль BMS називається BMU (Battery Management Unit) і збирає інформацію про стан OCV, температуру і баланс.

 – Рівень ланцюгів комірок:
Кожен ланцюжок має “головний BMS”, який називається BCU (Battery Cluster Unit), розташований в PDU (Power Distribution Unit, також відомий як Box of High Pressure – блок високого тиску). Цей BMS контролює всі BMU і розмикає контактор постійного струму, якщо щось йде не так з ланцюжком акумуляторів (надмірний заряд / розряд, надмірний струм, надмірна температура, коротке замикання і т.п.).

 – Рівень шафи керування:
Кожна шафа управління має 3 рівні BMS, BAU (Battery Array management unit). BAU – це багатострунний контролер, який виконує функцію управління декількома паралельно з’єднаними системами акб і зв’язується із зовнішньою EMS.

Інвертор – перетворювач енергії (PCS)

Двох направлений перетворювач накопичення енергії (PCS) є одним із основних компонентів усієї системи накопичення енергії, важливим інструментом і гарантією реалізації ефективної, стабільної, безпечної та надійної роботи системи накопичення енергії та максимального використання відновлюваної енергії.

Для цього проекту компанія SPARQ встановлюється шафовий інвертор  PCS компанії SINEXSEL. потужністю 500 кВт. Час відгуку від PCS до мережі становить 200 мс.

• Модульна конструкція PCS і широкий діапазон потужності в одній шафі
•  Потужність одного модуля становить 62,5 кВт, використовуючи 8 модулів, ви отримаєте 500 кВт. Два контейнера дадуть потужність 1 МВт.
•  Двонаправлена система перетворення потужності
•  Функції підтримки
• Сертифікація EN 50549

Вихідну потужність  інвертора  PCS можна регулювати встановлюючи додаткові модулі (потужністю 63 кВт) у шафі інвертора.

Шафа з  акумуляторними модулями та рідинним охолодженням.



Параметри шафи:

Назва	Параметри
Номінальна напруга (50%SOC)	768В (15S)
Номінальна потужність	280 Ач
Режим системної групи	240S1P (Послідовна паралельна схема)
Системний розряд енергії	215 кВт/год
Діапазон напруги	672 В ~ 876 В Мін. розряд 2,8В Макс. заряд 3,65В
Максимальний струм розряду	280А (1С)
Максимальний зарядний струм	280А (1С) T >= 10 ℃
Максимальне вікно запуску SOC	3%SOC~98%SOC Доступний діапазон акумуляторів SOC
Розмір	Ш1000*Г830*В2100 мм
Опір ізоляції	≤500 mΩ
Вага	Близько 1800 кг
PDU	Запобіжник, BMS, автоматичний вимикач 400А
Режим тепловіддачі	Повітряне охолодження коробки
Комунікація	CAN BUS / RS485
Цикл життя	≥4000 при 80% DOD (25℃，0.5C)



Акумуляторна комірка  системи BESS SPARQ

В залежності від побажань замовника  систему можна комплектувати різними акумуляторними комірками EVE чи CATL.

Пункт	Стандартний
Тип клітини	LFP
Модель клітини	280 Ач (Клас А – LiFePo4)
Номінальна напруга (В)	3,2 В
Номінальна енергія розряду	896 Вт-год
Номінальна енергія зарядки	896 Вт-год
Максимальний постійний зарядний струм (A)	280 А
Максимальний без перервний струм розряду	280 А
внутрішній опір змінного струму (МОм)	≤ 0,18
Вага (кг)	5,43±0,2
Розмір (мм)	71,65 мм*174,7 мм *207,1 мм Ш*Д*В)
Швидкість саморозряду (при нормальній температурі, 1 місяць) (%)	< 3%
Цикл життя (Times)	≥ 10000 при 70% SOH (25℃,0,5C/0,5C)
Діапазон робочих температур (℃)	0~60℃ (заряд)
	– 20~55℃ (розряд)
Діапазон температур зберігання (℃)	0~35℃ (в межах одного місяць)
Діапазон робочої напруги (В)	2,5~3,65
Сертифікати	IEC62619, UL1973, UL9540A, UN38.3



Акумуляторний модуль 166.4V – 280Ah

Пункт	Параметр
Номінальна напруга модуля (В)	166.4
Номінальна ємність (Ah)	280 (0,5C)
Груповий режим	1P52S (Послідовна паралельна схема)
Вага модуля (кг)	Близько 350 кг
Стандартний струм розряду (C)	0,5
Стандартний зарядний струм (C)	0,5
Максимальний безперервний струм розряду (A)	280А
Максимальний постійний зарядний струм	280А
C-ставка	Макс. 1,0 C
Діапазон робочих температур (℃)	заряд:0〜45℃
Діапазон робочих температур (℃)	розрядка:-20〜55℃
Вимоги до ізоляції (МОм)	≥500 МОм
Розмір модуля	Д800*Ш1160*В240
Режим охолодження	Рідинне охолодження
Рейтинг IP	IP67
BMS – зв’язок	BMU – CAN BUS
Сертифікати	CE, IEC62619, UN38.3, MSDS

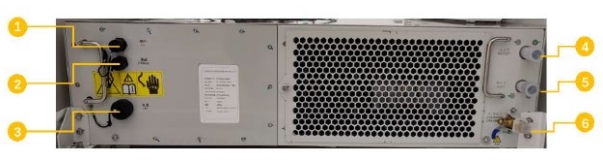

Конструкція  батарейного модуля

Назва	Параметри
Номінальна напруга модуля (В)	51.2
Номінальна ємність (Ah)	280 (0,5C)
Груповий режим	1P16S (паралельна схема)
Енергія розряду (кВт·год)	14,336
Вага модуля (кг)	110±2
Стандартний струм розряду (C)	0,5C
Стандартний зарядний струм (C)	0,5C
Максимальний струм розряду (А)	280А (1С)
Максимальний зарядний струм (A)	280А (1С)
Діапазон робочої температури (℃)	заряд: 0 ~ 60 ℃
Діапазон робочої температури (℃)	розряд: -30 ~ 60 ℃
Вимоги до ізоляції (mΩ)	≤30 mΩ
Розмір модуля	Д768*Ш410*В225
Режим охолодження	Повітряне охолодження (Вентилятор DC24V)



Принципова  електрична схема

 Cистема рідинного охолодження.

Рідинна система охолодження контролюватиме та підтримуватиме температуру акумулятора в розумних межах. Акумулятор працюватиме в найкращому стані та матиме найдовший термін служби за цієї системи керування температурою.

Система пожежогасіння (FFS)

BESS оснащений системою пожежогасіння з виявленням, вибухозахищеним контролем і системою пожежогасіння.   Виявлення описано таким чином:

Тип	Опис	Фото
Тепловий сповіщувач	Визначення температури, в акумуляторній кімнаті
Детектор диму	Виявлення частинок диму, в акумуляторній кімнаті та в приміщенні
Детектор газу	Виявлення H2, в акумуляторній
Аерозоль	Після активації потужність аерозолю буде швидко вивільнена для гасіння теплового витоку (зниження тепла з 800°C до 200°C протягом 20 секунд. Екологічно чистий (без CO2) UL2775 і NFPA 2010

Також шафовий модуль оснащений:

• Датчик температури та вологості (T&H).
• Датчик зворотного зв’язку з водою
• Клапан скидання тиску та витяжний вентилятор, що відповідають стандарту NFPA855
• Осушувачі повітря
• Звукова та світлова сигналізація



ПРИМІТКА:

–   EMS надсилає команду роботи поза мережею до PCS після отримання сигналу відключення від автоматичного вимикача.

–   Шино провід повинен перевірити, чи є автоматична система передачі шин, і якщо так, переконайтеся, що система

шин не знаходиться під напругою, коли вона відключена від мережі.

–   Найкраще, щоб сигнал резервування зниженої напруги на шинах надсилався до EMS для забезпечення безпеки.

–   Вхідна лінія збірної шини, де розташована ESS, повинна мати функцію автоматичного відключення у разі відключення електроенергії, а статус головного вхідного автоматичного вимикача повинен бути переданий назад до EMS.

Сертифікати:

– IEC 61000-6-2 і /6-4 (CE) і IEC 62477
– IEC 62619
– UL9540A
– UN38.3
– MSDS
– UN3480 (для повної акумуляторної шафи)

Гарантійне  забезпечення системи:

• 5 років на усю систему  BESS
• Контейнерні системи – 5 роки;
• Інверторне обладнання – 5 років.
• Гарантія на працездатність акумуляторів становить 10 років або 8000 циклів (на основі заряду/розряду 0,5C, @70%SOH)

Дана технічна інформація надана  дилеру на правах реклами компанією SPARQ.
