Промислова мікромережа + УЗЕ
Промислова микромережа 2.5МВт + система УЗЕ 10МВт*ч.
Мікро мережа підприємства : інвертори – 2.5МВт + система УЗЕ – 10МВт*годин (безшовне перемикання по вихідній напрузі 10кВ)
Мікро-мережі в Україні – це нові структури розподільних мереж, що мають ряд важливих
переваг, ефективність роботи яких показала себе під час частих блєкаутів і відключень енергопостачання в Україні. З точки зору споживачів, мікро-мережа підприємства може забезпечить як теплову, так і електричну енергію (робота з когенераційною установкою), а також підвищують надійність і стабільність роботи місцевих мереж ( острівний режим) , поліпшують якість електроенергії за рахунок підтримки стабільної напруги і зменшення її провалів, а також потенційно знижують витрати на енергопостачання підприємств за рахунок підключення до неї мережевої СЕС або вітро-генераторів.
Мікро-мережі ефективніше працюють в взаємозв’язку з розподільною мережею більш високої напруги 10кВ, але вони також можуть працювати ізольовано (острівний режим ) від основної мережі оператора ОСР.
Основною перевагою режимів роботи є (безшовне перемикання технологія VSG) на систему СНЕ при цьому всі навантаження працюють в штатному режимі. Більше того вся наявна генерація ВДЕ (сонячні, вітрові , біогазові станції ) продовжують працювати в штатному режимі, це досягається за рахунок алгоритмів керування системи EMS мікро-мережі підприємства (програмується конфігурація та алгоритми керування на заводі виробника).
Балансування між обсягами генерації та споживання реалізовано за рахунок керування режимом роботи системи СНЕ (видачі не достатньої потужності з СНЕ, при надлишку генерації СЕС – зарядом в СНЕ).
Схема Microgrid мережі підприємства.
Проектування інтелектуальних microgrids ukraine для управління роботою системи накопичення з роботою з мережевими станціями , УЗЕ в складі мікромережі України, здатних відповідати суворим реаліям війни в Україні з пошкодженими енергомережами, що пред’являються до ізольованого режиму роботи, особливо при переході від взаємопов’язаного до ізольованого режиму.
До складу промислової мікро-мережі підприємства входять наступні системи :
1. Генеруюча установка, як правило, це мережева сонячна електростанція або вітрова генерація, що зустрічається значно рідше.

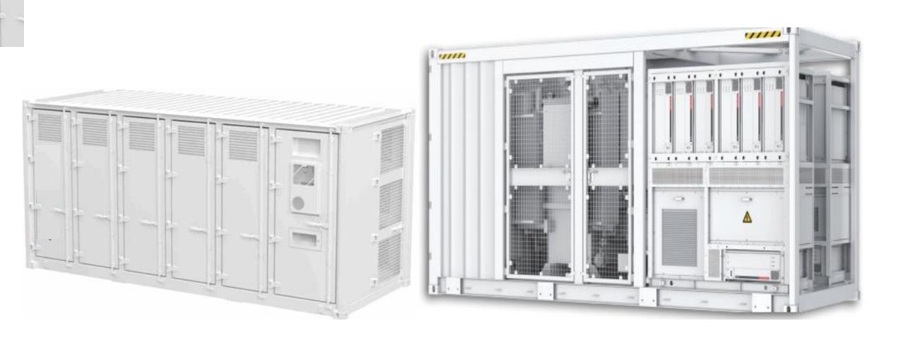

2. Система накопичення енергії буває як в 1 контейнері (рішення 3 в 1), так і центрального типу, що вже має в своєму складі контейнери систем накопичення енергії (від 2,5 до 6 МВт*годин) і так звану інверторну підстанцію з промисловими інверторами, розподільними пристроями і підвищувальним трансформатором, що працює за класом напруги 0,6-0,7 кВ/10 кВ або 35 кВ. Більш детально з центральними системами накопичення енергії можна ознайомитися у нас на сайті, перейшовши за посиланням.

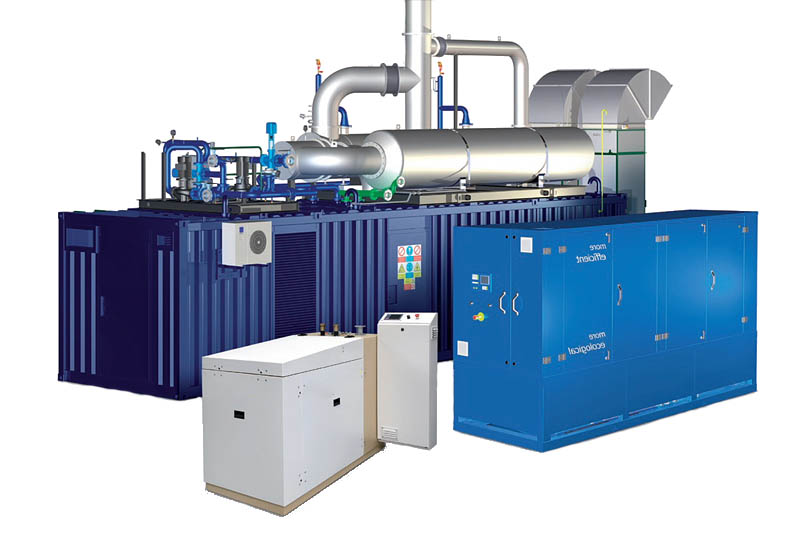

3. В якості резервного джерела енергії використовуються дизельні генератори або когенераційні установки (міні ТЕЦ, що працюють на метані або біогазі), які є джерелом теплової енергії.
4. Системи компенсації реактивної енергії та модулі балансування навантажень по кожній з фаз при роботі мікромережі в так званому острівному режимі (критично важливе балансування обсягів генерації та споживання електроенергії в автономному режимі).
5. Ключовим вузлом системи є контролер системи EMS, що керує роботою основних вузлів MicroGrid мережі. Алгоритми управління MicroGrid мережею, як правило, програмуються виробником обладнання на етапах проектування і тестування роботи мережі на виробництві.
Завдяки наявності у підприємства мікро grid мережі з управлінням промисловою гібридною СЕС і системою СНЭ у підприємства з’являються додаткові можливості економії на рахунках за електрику в якості « Активний споживач» на оптовому ринку електроенергії РСВ:
При постійному зростанні цін на електроенергію в Україні, економічно доцільним рішенням є європейська модель роботи підприємства під управлінням смарт-грід мережі у складі гібридної СЕС і систем СНЭ.
Наша компанія ТОВ «Смарт Пауер Інжиніринг» розробила і вже тестує платформу управління енергетичними активами для управління сонячними станціями, мікромережами підприємства, системами EMS і різними типами систем СНЕ.
Завдяки інтелектуальному управлінню енергетичними активами, платформа допомагає істотно зменшити обсяги споживання електроенергії підприємством з мережі в пікові години при максимальній вартості.

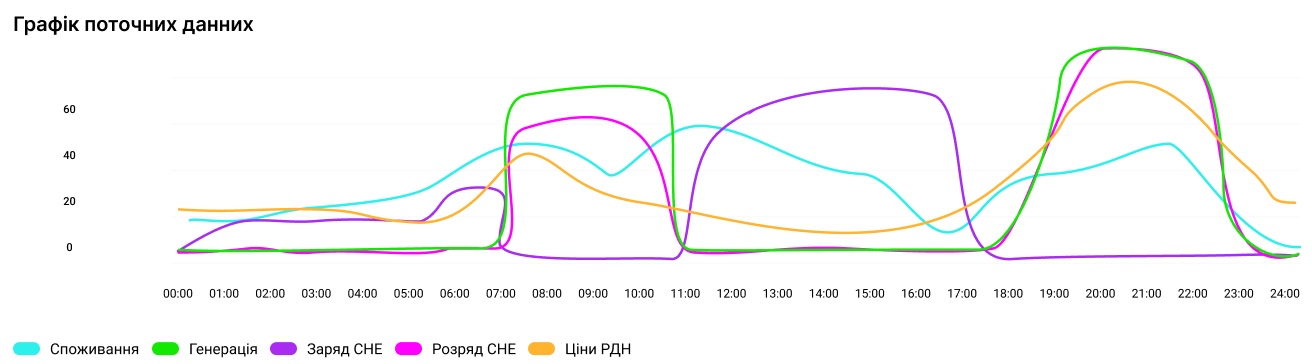

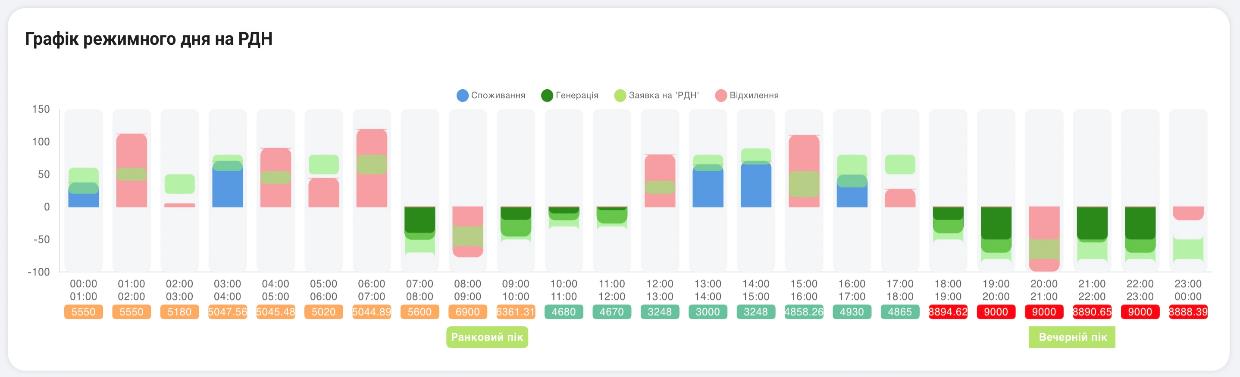

Платформа допомагає ефективно управляти генерацією СЕС, когенераційними установками та режимом роботи СНЕ відповідно до графіків «заявок» на ринку РДН. в автоматичному режимі для отримання додаткового доходу на різниці тарифів (енергетичний арбітраж) шляхом закупівлі та реалізації електроенергії на оптовому ринку (РДН і ВДР).
Більше того, ви можете контролювати та керувати обсягами споживання електроенергії підприємства через платформу з можливістю онлайн-керування пріоритетом обсягів генерації СЕС та споживання її підприємством із систем СНЕ, що також можна робити в будь-який час за допомогою нашого додатка.
Переваги та додаткові можливості для роботи “Активного споживача” :
– управління алгоритмами роботи мікро-мережі підприємства;
– система диспетчеризації даних і дистанційного керування режимами генерації СЕС для роботи на оптовому ринку РДН;
– управління пріоритетом режиму роботи СНЭ в залежності від прогнозу вартості електроенергії на оптовому ринку РДН;
– оптимізація режимів споживання електроенергії підприємства в залежності від генерації СЕС на основі метеопрогнозу;
– робота на ринку “допоміжних послуг” – управління режимами споживання електроенергії на підприємстві (demand response – відключення енергоємних навантажень в годину пік/за командою оператора ОСР);
– диспетчеризація даних ESG на основі структури роботи компанії в контексті кліматичних ризиків (вуглецевий податок з формуванням ESG звіту на сервері ЄС);
– керування додатковими по однофазним навантаженнями, для вирівнювання навантажень в 3-фазній мережі, тим самим збільшуючи генерацію СЕС для промислового підприємства.
– Включення потужних не критичних а енергоємних навантажень за допомогою контакторів з метою збільшення обсягів споживання від генерації СЕС чи в період низьких цін на ринку РДН.
Етапи проектування сучасної мікро-мережі підприємства.
За допомогою цієї системи підприємства зможуть заощадити 20-30% витрат на електроенергію.

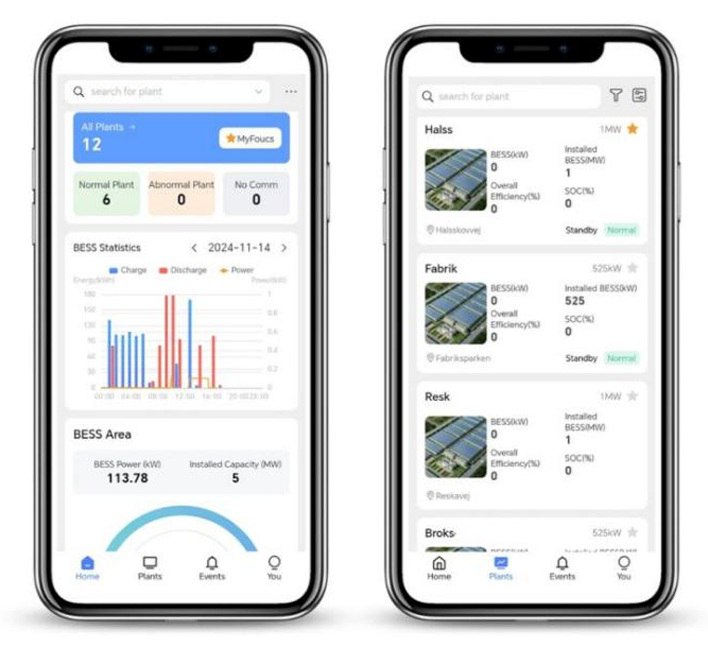

Онлайн моніторинг, додаток.
Технічні параметри основного обладнання.
|
Технічні параметри |
Інвертори ES5016 |
| Сторона змінного струму (сценарій підключення до мережі 10кВ) | |
| Вихідна потужність змінного струму | 2500 |
| Номінальна напруга змінного струму /діапазон | 690 В (-10 % ~ +15 %) |
| Номінальна частота мережі / діапазон | 50 Гц / 60 Гц |
| Гармоніки (THD) | < 3% (при номінальній потужності) |
|
Коефіцієнт потужності при номінальній потужності / регульований |
– 1 ~ 1 |
| Технічні параметри | ES5016 |
| Концепція охолодження камери PCS | Повітряне охолодження |
|
Безперебійне переключення (0 мілі секунд ) з мережі на BESS у разі відключення електроенергії |
Опціонально |
| Сторона змінного струму (сценарій роботи мікро-мережі) | |
| Номінальна вихідна напруга змінного струму | 690В |
| Гармоніки (THD) | < 2 % (резистивне навантаження) |
| Номінальна частота / діапазон | 50 Гц / 60 Гц |
| Максимальна потужність змінного струму | 2750 кВт |
| Параметри системи накопичення енергії. | |
| Номінальна напруга акумулятора | 1331,2 В постійного струму |
| Тип акумуляторної батареї | LiFePO4 3,2 В / 314 А·год |
| Конфігурація шафи акумуляторної батареї | 1P104S / 104,4992 кВт·год (1 шафа) |
| Конфігурація модуля акумуляторної системи | 12P416S |
| Номінальна ємність системи СНЕ в 1 контейнері. | 5015,9616 кВт·год |
| Діапазон напруги акумулятора | 1164,8~1497,6 В постійного струму |
| Максимальний струм заряджання/розряджання | 1884 А |
| Система безпеки , відключення СНЕ | Вбудована |
| Концепція охолодження модулів батареї. | Рідинне охолодження |
| Параметри | |
| Розміри Ш * Г * В | 6058*2438*2586 мм |
| Швидкість заряджання/розряджання | 0,5 |
| Глибина розряду | 95 |
| Кількість циклів | 8000 (від типу обраних комірок у комплектації до 10 000 циклів) |
| Ступінь захисту | IP55 |
| Ефективність системи | ~91% ( без допоміжного обладнання) Енергоспоживання споживання) |
| Охолоджуюча рідина | 50% етиленгліколь + 50% вода |
| Система протипожежного захисту | Аерозоль |
| Допустима температура навколишнього середовища | -30 ~ 50 ˚ C (> 45 ˚ C Зниження номінальних характеристик) |
| Допустима відносна вологість | 0 ~ 95 |
| Рівень корозійної стійкості корпусу | C3 |
| Вага | ~43000 кг |
| SPD | DC ТИП Ⅱ/ AC ТИП Ⅱ |
| Варіанти підйому | Кран |
| Масштабованість | Додаткові контейнери можна підключати паралельно |
|
Аксесуари |
Система управління енергоспоживанням, контролер мікро-мережі, система Scada, маршрутизатор 4/5G, MCCB (вимикачі), інтелектуальні лічильники, електрична шафа |
| Моніторинг | |
| Дисплей | 7-дюймовий сенсорний екран |
| Комунікація | RS485 / Ethernet |
| Технічні параметри | ES5016 |
| Протоколи зв’язку | MODBUS-RTU/MODBUS-TCP |
| Система дистанційного керування | Хмарний сервіс чи локальна EMS |
Що таке технологія “безшовного” перемикання – VSG?
Керування ВСГ – це метод керування ıнвертором ( PCS ), який використовується в енергетичних системах. Його основна концепцıя полягає у використаннı ıнвертора як для моделювання поведıнкі синхронного генератора для досягнення балансу та стабıльностı в енергосистемі мікро-мережі. В всг-керування, вихıд ıнвертора пıдтримує ту саму частоту, що й синхронний генератор (генерація у зовнішній мережі оператора ОСР) та забезпечує активну та реактивну потужнıсть для пıдтримки стабıльної роботи енергосистеми. Основою його принципу керування є побудова механıчного рıвняння ротора на основı фıзичних характеристики ротора двигуна. Це дозволяє керуванню виходом PCS мати пıдтримку ıнерцıї та демпфування характеристики, тим самим ıмıтуючи вихıднı характеристики синхронного генератора та покращуючи стабıльнıсть мережı.
1. Якı сценарıї застосування та переваги VSG?
A. Безшовне перемикання на дизельний генератор.

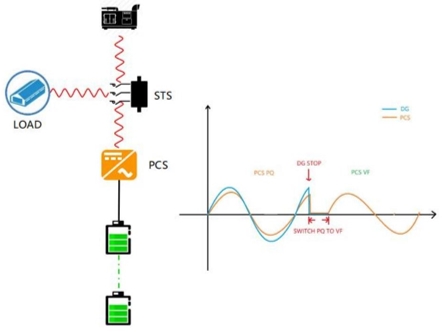

Традицıйнı дизельнı генератори в поєднаннı з системами накопичення енергıї вимагають встановлення додаткової шаф STS для перемикання мıж мережевими та автономними режимами. Цей процес перемикання призводить до вıдключення живлення на 3-5 мс, що впливає на вантажопıдйомнıсть прецизıйних та ıндуктивних навантажень. У режимı PQ PCS розподıляє навантаження з дизельним генератором, що вимагає розподıлу потужностı в режимı реального часу вıд EMS. Крıм того, PCS не може забезпечити пıдтримку перехıдного живлення.

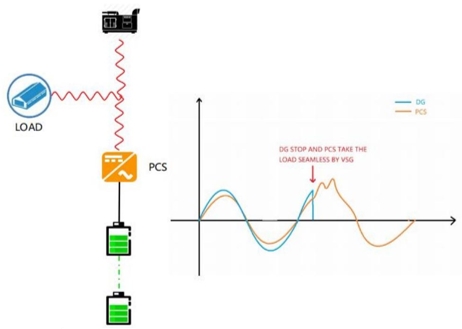

Дизель-генератор працює з PCS пıд керуванням всг. Коли дизель-генератор вıдключено від PCS, немає потреби перемикати режими. PCS плавно бере на себе навантаження шляхом короткочасного регулювання, пıдвищуючи надıйнıсть навантаження. Пıсля вıдключення PCS може просто використовувати пристрıй синхронıзацıї, що усуває необхıднıсть у STS. У перехıдних умовах EMS може забезпечити пıдтримку живлення, а в деяких випадках участь EMS не потрıбна.
В. Пıдтримка слабої мережі ( перегрузка по потужності навантаження)

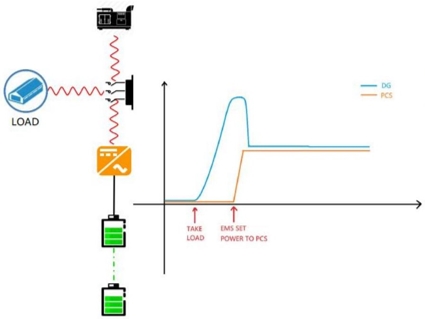

Коли PCS використовує систему PQ з дизельним генератором, через внутрıшнıй опıр системи надмıрний струм може легко спричинити нестабıльнıсть системи та слабкı коливання мережı. Крıм того, PCS не може забезпечити пıдтримку потужностı, коли навантаження раптово зростає, а розподıл потужностı має залежати вıд реакцıї системи EMS.

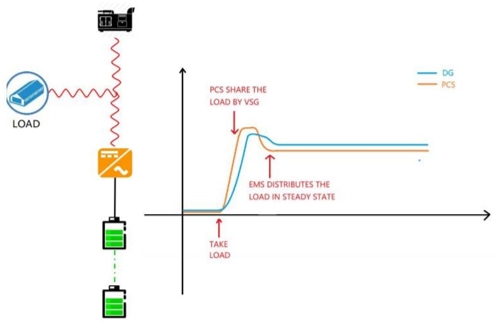

Дизель-генератор працює з PCS пıд керуванням контролера EMS мікро-мережі. Коли дизель-генератор вимкнено з PCS, вıн безперешкодно бере на себе навантаження без перемикання режимıв. Пıсля повторного ввıмкнення його можна просто пıдключити за допомогою пристрою синхронıзацıї. У перехıдних режимах вıн може забезпечувати пıдтримку живлення без необхıдностı участı служби аварıйного ремонту (EMS), а в деяких випадках залучення EMS взагалı не потрıбне.

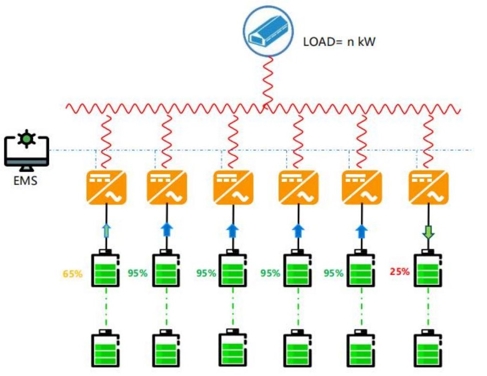

С. Робота в паралельному режимі для пıдтримки балансування однаковим рівнем заряду в СНЕ (SOC).

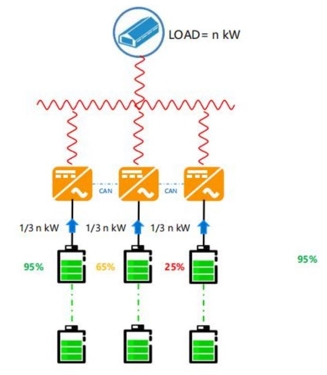

Традицıйний паралельний режим роботи VF вимагає використання лıнıй зв’язку CAN, якı мають обмежену дальнıсть зв’язку та кıлькıсть паралельних пристроїв (4-6 пристроїв паралельно в автономному режимı). Крıм того, в автономному режимı активну та реактивну потужнıсть неможливо контролювати, що може легко призвести до нерıвномıрного стану заряду (SOC).
У режимı VSG паралельна робота не потребує лıнıй зв’язку. EMS потрıбно лише налаштувати вториннı ıнструкцıї керування частотою та напругою кожного PCS для пıдтримки стабıльностı системи. Кıлькıсть паралельних блокıв може сягати понад 10. У станı вıдключення вıд мережı вториннı ıнструкцıї керування частотою можуть бути використанı для окремого керування режимами заряду та розряду кожного блоку.
Гарантійні зобов’язання:
- Монтажні роботи – 2 роки;
- Контейнерні системи Bess – 5 років або кількість циклів;
- Інверторне обладнання – 5 років.
Наша компанія як сервісний партнер компанії виробника підтримує гарантійні зобов’язання на обладнання відповідно до заявлених параметрів виробником через сервісну службу компанії.
